Sloty 1× PCIe ×16 + 1× PCIe ×4 + 2× PCI, Intel® Core™ i3/i5/i7/i9 (12.–14. gen), 16GB DDR5 RAM, 500GB SSD, 2× LAN (1GbE + 2.5GbE), HDMI + DP + VGA, 16× GPIO, napájení DC 9–36 V, bez ventilátoru. Více
Sloty 1× PCIe ×16 + 1× PCIe ×4 + 2× PCI, Intel® Core™ i3/i5/i7/i9 (12.–14. gen), 16GB DDR5 RAM, 500GB SSD, 2× LAN (1GbE + 2.5GbE), HDMI + DP + VGA, 16× GPIO, napájení DC 9–36 V, bez ventilátoru. Více

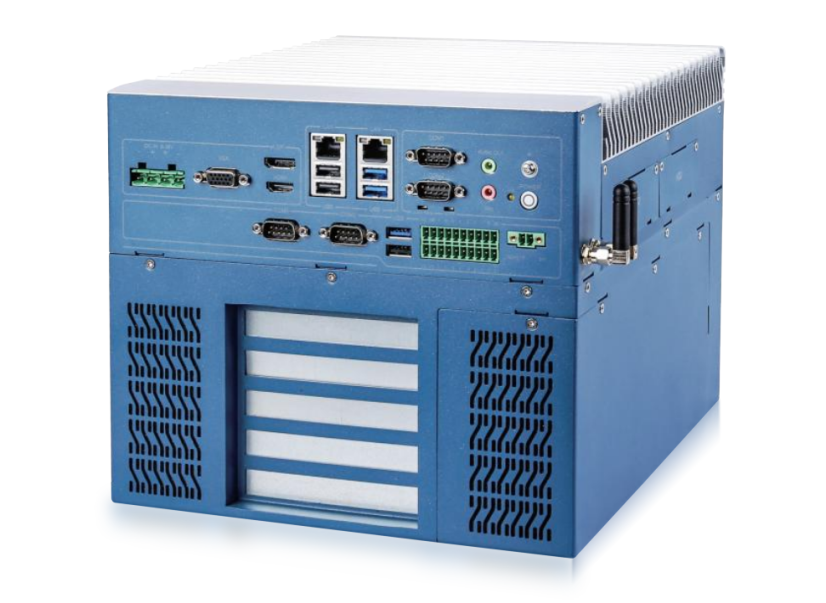

Rozšiřitelný průmyslový počítač pro PCIe/PCI aplikace
iniPC-Z Quad je rozšiřitelný průmyslový počítač postavený na platformě Intel H610 s procesorovou paticí LGA1700. Je určen pro aplikace, ve kterých je vedle výpočetního výkonu důležitá možnost instalace specializovaných PCIe a PCI karet, průmyslová komunikace a široká nabídka I/O rozhraní.
Hlavní předností provedení Quad jsou čtyři rozšiřující sloty: 1× PCIe ×16, 1× PCIe ×4 a 2× 32bit PCI. Počítač tak umožňuje kombinovat moderní rozšiřující karty s hardwarem využívajícím klasické PCI rozhraní. Platforma dále nabízí dvoukanálovou DDR5 paměť, kombinaci 1GbE a 2.5GbE, sériová rozhraní, izolované GPIO a několik možností datového úložiště.
Procesorová platforma Intel LGA1700
Platforma podporuje procesory Intel Core 12., 13. a 14. generace. Výrobce uvádí pro 12. generaci jako referenční konfigurace Intel Core i3-12100, i5-12400, i7-12700 a i9-12900. V technické specifikaci platformy jsou uvedeny také procesory Pentium a Celeron.
Intel Core 12. generace
Platforma H610 / LGA1700 je standardně navržena pro procesory Intel Alder Lake-S a umožňuje volbu výkonu podle požadavků konkrétní aplikace.
Podpora 13. a 14. generace
Výrobce uvádí podporu procesorů Intel Core i3, i5, i7 a i9 13. a 14. generace jako rozšíření procesorové platformy.
Klíčové technologické přednosti

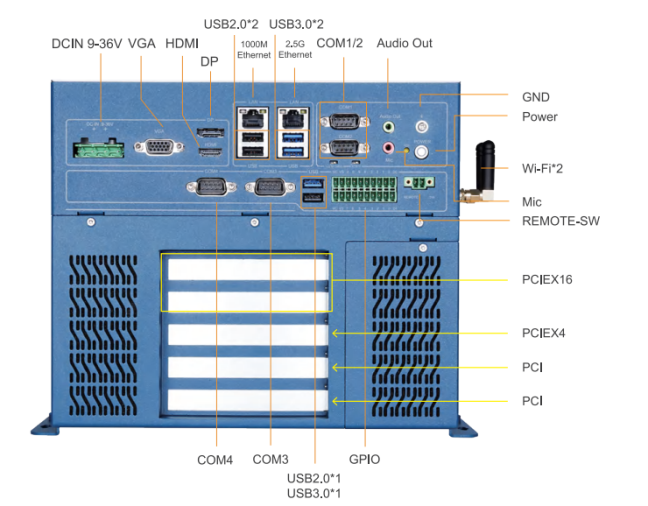

4× PCIe / PCI slot
1× PCIe ×16, 1× PCIe ×4 a 2× 32bit PCI pro grafické, datové, motion-control a další kompatibilní rozšiřující karty.
DDR5 až 64 GB
Dva 262pinové SO-DIMM sloty, dvoukanálová DDR5-4800 a maximální podporovaná kapacita 64 GB.
1GbE + 2.5GbE
Dva samostatné RJ45 Ethernet porty s rychlostmi 1 Gb/s a 2,5 Gb/s pro připojení do průmyslových a podnikových sítí.
COM a izolované GPIO
Standardně 4× COM s možností rozšíření až na 6× COM a 16kanálové opticky izolované GPIO.

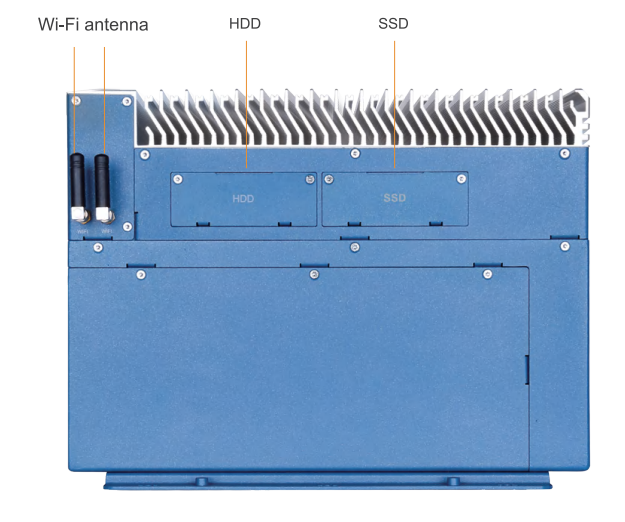

Variabilní úložiště
2× 2,5" SATA3 s přenosovou rychlostí až 6 Gb/s a 1× full-length mSATA se SATA3 rozhraním.
DP + HDMI + VGA
Tři obrazové výstupy pro vícemonitorové aplikace. Výrobce uvádí podporu kombinovaného 8K/4K tříobrazovkového zobrazení.
Podporované operační systémy
Výrobce uvádí podporu následujících operačních systémů a distribucí:
- Windows 11
- Windows 10
- Linux
- Ubuntu
- Red Hat
- Debian
Vhodné použití
Průmyslová automatizace
Systémy vyžadující kombinaci výpočetního výkonu, sériové komunikace, GPIO a doplňkových PCIe/PCI karet.
Sběr a zpracování dat
Aplikace využívající kompatibilní DAQ karty a lokální ukládání nebo zpracování průmyslových dat.
Motion control
Řídicí systémy využívající specializované motion-control karty instalované do dostupných PCIe nebo PCI slotů.
Průmyslové IoT a edge aplikace
Lokální zpracování dat s možností doplnění síťových, bezdrátových a dalších specializovaných rozhraní.
Vícemonitorová vizualizace
Aplikace využívající kombinaci DisplayPort, HDMI a VGA pro zobrazení provozních nebo technologických dat.
Modernizace starších systémů
Dva 32bit PCI sloty umožňují zachovat kompatibilní specializované karty používané ve starších průmyslových aplikacích.
Často kladené dotazy – iniPC-Z Quad
Jaké rozšiřující sloty má iniPC-Z Quad?
Počítač nabízí celkem čtyři sloty: 1× PCIe ×16, 1× PCIe ×4 a 2× 32bit PCI. Výrobce uvádí možnost použití grafických, datových, motion-control a dalších kompatibilních karet. U konkrétní karty je vždy vhodné ověřit také rozměry, napájení a požadavky na chlazení.
Jaké procesory iniPC-Z Quad podporuje?
Platforma používá socket LGA1700 a čipovou sadu Intel H610. Výrobce uvádí procesory Intel Alder Lake-S 12. generace a podporu procesorů Intel Core i3, i5, i7 a i9 13. a 14. generace.
Kolik operační paměti lze osadit?
K dispozici jsou dva 262pinové SO-DIMM sloty pro dvoukanálovou DDR5-4800. Maximální podporovaná kapacita operační paměti je 64 GB.
Jaké možnosti úložiště jsou k dispozici?
Počítač nabízí 2× 2,5" SATA3 s přenosovou rychlostí až 6 Gb/s a 1× full-length mSATA se SATA3 rozhraním. Konkrétní osazení disků závisí na zvolené konfiguraci.
Jaké napájení iniPC-Z Quad používá?
Standardní vstupní napájení je DC 9–36 V. Výrobce uvádí maximální příkon do 150 W a jako volitelné příslušenství 24V DC napájecí adaptér.
| Procesor | Core i3-12100, Core i5-12400, Core i7-12700, Core i9-12900 |
|---|---|
| RAM | 16GB, 32GB, 64GB |
| Operační systém | bez OS, WIN11 Pro, WIN10 IoT |
| Grafické rozhraní | VGA, HDMI, DisplayPort |
